產品介紹

產品功能介紹

本儀器是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0622-1993《瀝青恩格拉粘度試驗（恩格拉粘度計法）》、中華人民共和國標準GB/T 266《石油產品恩氏粘度測定法》及上海市企業標準Q/YXYY11《WNE-1A型恩氏粘度計》規定的要求制造的，適用于測定瀝青或其它石油產品在一定溫度、容積的條件下，從恩格拉粘度計流出的時間（秒）與蒸餾水在25℃時流出的時間（秒）之比，即為瀝青或其它石油產品的恩格拉粘度，單位為恩格拉度。
  注：專用于瀝青的測試，其它石油產品測試時蒸餾水的溫度、接受瓶的容積等略有不同。

一、主要技術特點

1、儀器由試驗器和溫度控制器組成，臺式結構，內、外鍋全部采用不銹材料，內鍋的內部經過特殊處理，其光潔度符合試驗的要求。
2、溫度控制器采用具有P、I、D位式調節功能的數字式溫控儀，參數設置方便，控溫精度高。

二、主要技術參數及指標

1、標準水值：             (51±1)秒[標準水溫(20±0.1)℃、200ml水時，可以換算成(25±0.1)℃、50ml水時]；
2、測定溫度：             (0～100)℃；
3、控溫精度：            ±0.1℃；
4、溫度計：                符合T 0622標準要求；
5、量瓶規格：            100ml；
6、內鍋：                   材料為不銹鋼；
7、電加熱器功率：     550W；
8、電子秒表精度：     1/100秒（用戶自備）。
9、外形尺寸：            200㎜×200㎜×400㎜（長×寬×高、不含溫控儀）。

三、選配件（用于按GB/T266標準的恩氏粘度測試）
1、接受瓶 （200ml）                    2只
2、恩氏溫度計 0～60℃、分度0.5℃      1支
3、恩氏溫度計 50～110℃、分度0.5℃    1支


產品配置清單

一、WNE-1C瀝青恩格拉黏度計儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	“WNE-1C瀝青恩格拉粘度計”主機	臺	1
2	溫度控制儀（含傳感器1只）	件	1
3	接受瓶 （100ml）	只	2
4	水銀溫度計  0～50℃、分度0.1℃	支	1
5	水銀溫度計  0～100℃、分度1.0℃	支	1
6	攪拌器	只	1
7	木塞	只	2
8	溫度計夾	只	1
9	使用說明書	份	1
10	溫控儀說明書	份	1
11	合格證書	份	1
12	產品保修卡	份	1



二、WNE-1C瀝青恩格拉黏度計儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	甘油或硅油	開口閃點＞180℃	2瓶
2	無水乙醇	分析純500ml	1瓶
3	瀝青溶劑	工業級	2升	三氯乙烯
4	蒸餾水	三級500ml	若干
5	濾篩	孔1.18mm	1個

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

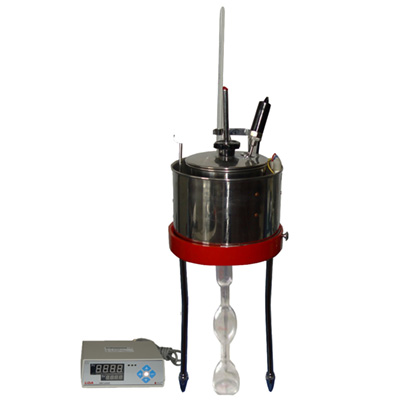

WNE-1C型 瀝青恩格拉粘度計
操作規程和使用維護說明

一、安裝調試操作規程

1、儀器應放置在平整、牢固﹑無腐蝕性氣體的工作臺上，按照說明書的要求組裝好專用三角架，將外鍋、內鍋安裝在專用三角架上。
2、將手動攪拌器、控溫儀的溫度傳感器、恩氏溫度計、加熱器、接受瓶等安裝到位，并將加熱管連線插頭、傳感器連線插頭插到控溫儀的插座上。
3、檢查儀器的工作狀態應符合說明書所規定的工作環境和工作條件，供電電源應有良好的接地端，儀器外殼必須處于良好的接地狀態。
4、用航空汽油或酒精清洗內鍋內壁及流出嘴，并用干凈柔軟的軟布擦凈，然后安裝在外鍋上。
5、調整三角架的調節螺釘初步調整液面的水平，將木塞桿插入流出管內。
6、將已經過篩和預熱到稍高于規定溫度2℃左右的試樣注入內鍋，并須使其液面稍高于三個水準尖頂?shù)募舛耍藭r試樣液位為水平狀態，蓋好內鍋蓋，插好溫度計。注意：試樣中不應產生氣泡。
7、向外鍋內注入水（80℃以上注入潤滑油），接通控溫儀電源，設定好試驗所需要的溫度，打開電源開關，恒溫浴開始加熱。
8、恒溫浴加熱過程中應邊加熱邊用手攪動手動攪拌器，當鍋內溫度達到并恒定在設定溫度后，繼續攪拌約5分鐘，使恒溫浴的溫度均勻且穩定。注意：必須使恒溫浴的溫度均勻且穩定，否則將影響測量的結果。
9、待試樣中的溫度計恰好達到規定溫度后，迅速提起木塞，同時開動秒表，當接受瓶中的試樣正好達到50毫升的標線時（泡沫不予計算），立即停住秒表。
注意：提起木塞和開動秒表的動作要一致、協調，否則將影響測量的準確性。
10、連續測定兩次，取兩次秒表讀數的平均值，按計算公式算出試樣的恩格拉度。
11、每次測定結束后，關閉電源，將內、外鍋及接受瓶洗凈、揩干。

二、注意事項

1、外鍋內未注入水（或潤滑油）時，禁止打開控溫儀使加熱管加熱，防止損壞測量系統。
2、80℃以上注入潤滑油的規格是50℃運動粘度為(20～60) mm2/s，開口杯法閃點不低于180℃。
3、當室溫低于0℃時，請將水槽內的水放盡，防止結冰損壞器件！
