產品介紹

產品功能介紹

本儀器是根據中華人民共和國交通部標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0711-2011《瀝青混合料理論最大相對密度試驗（真空法）》所規定的要求設計制造的。適用于真空法測定瀝青混合料的理論最大相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用。但不適用吸水率大于3%的多孔性集料的瀝青混合料。

一、主要技術特點

1、采用單片機控制技術，抽真空、振動、補氣、泄壓等均自動完成。
2、采用高精度絕壓傳感器，儀器負壓容器內負壓可達3.7 kPa±0.3 kPa。
3、裝有真空表，可直接反映真空泵的工作情況。
4、裝有積水緩沖裝置，可防止負壓容器內的水進入真空泵內。
5、可同時進行兩個試樣的平行試驗，結構合理，使用方便，效率高。

二、主要技術參數及指標

1、電源電壓：            AC（220±10%）V、50Hz；
2、容器容積：            4000ml×2只；
3、真空泵功率：        160W；
4、負壓容器內負壓： 3.7 kPa（27.75mmHg），允許偏差±0.3 kPa；
5、振動機功率：        30W；
6、外形尺寸：            510mm×520mm×380mm（長×寬×高）。

三、選配件

1、恒溫水浴：            HWY-1 低溫恒溫水浴。


產品配置清單

一、SYD-0711A型 瀝青混合料理論最大相對密度試驗器儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	“瀝青混合料理論最大相對密度試驗器”主機	臺	1
2	負壓容器（4000ml）	只	2	裝于儀器上
3	密封圈	只	2
4	玻璃蓋板	塊	1
5	快速插頭+連接管（1米）	套	1
6	使用說明書	份	1
7	合格證書	份	1
8	產品保修卡	份	1



二、SYD-0711A型 瀝青混合料理論最大相對密度試驗器儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	瀝青溶劑		1升	汽油
2	蒸餾水	三級	若干

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

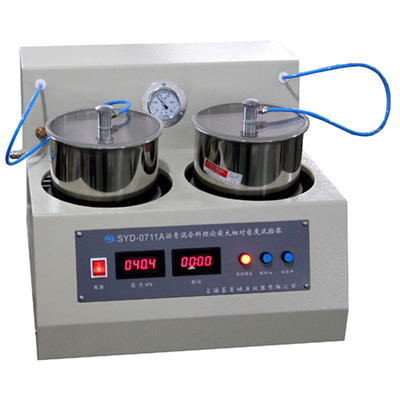

SYD-0711A型瀝青混合料理論最大相對密度試驗器

操作規程和使用維護說明

一、    使用

1、     將瀝青混合式料試樣裝入干燥的負壓器中，稱容器及瀝青混合料總質量，得到試樣的凈質量；試樣質量應不小于規范規定的最小數量。
2、     往負壓器中加入25°的水將混合料全部浸沒，并較混合料頂面高出約2cm
3、     將負壓容器放入儀器平臺上的定位圈內，蓋好上蓋
4、     打開電源開關
5、     等到負壓值顯示穩定后，按“啟動/停止”鍵，試樣開始抽真空。
6、     當負壓為4KPA進入振動保持階段，定時器開始15分鐘倒計時
7、     此時按振動鍵可以啟閉振動
8、     當定時顯示器顯示0時抽真空結束，開始泄壓
9、     將將經過抽真空和振動后的裝有瀝青混合料試樣的負壓容器浸入25°+-0.5°的恒溫水槽，約10min后取出，加上玻璃板，使容器中沒有空氣，擦凈容器外的水分，稱取容器、水和瀝青混合料試樣的總質量。
10、    實驗結束后，關閉儀器

二、維護保養

儀器長期不用時每隔一個月通電一次，通電時間不得少于1小時
